| STS靜態電源切換開關，STS靜態雙電源切換開關 |
|
|
STS靜態轉換開關產品介紹:
靜態轉換開關STS（Static Transfer Switch）是實現兩個獨立電源間的快速轉換的無觸點電子式開關裝置，其轉換時間可以達到5mS，為數字設備、控制設備或其它對電源供電連續性要求極高的用電設備提供供電保障，當一路電源超限或斷電后，迅速地切換至另一路電源,保證設備運行及數據安全。它（STS）是實現所謂“分布式供電”方案的有利工具，可以大大提高機房供電系統的可靠性。

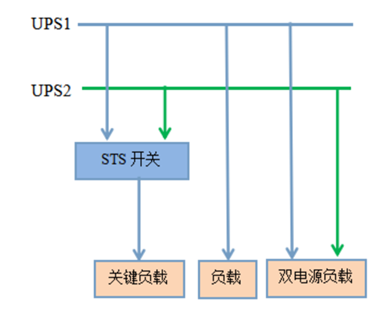

STS靜態轉換開關（Static Transfer Switch）為電源二選一自動切換系統，正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源，主電源恢復正常后，負載又自動切換到主電源。 STS靜態轉換開關（Static Transfer Switch）采用先斷后通（Break before Make）的切換方式，可以實現不同輸入電源之間的不間斷切換，為單電源負載提供雙母線供電，如： 非并聯UPS系統的n+1冗余、 不同容量UPS系統的n+1冗余、 不同型號UPS系統的n+1冗余、 不同市電的冗余、 市電與發電機的冗余。

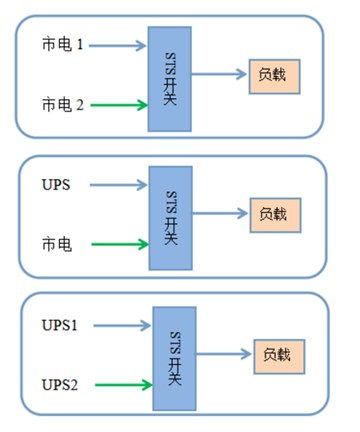

STS用于在兩個獨立的AC電源之間轉換供電，第一路出現故障后STS自動切換到第二路給負載供電，第二路故障的話STS自動切換到第一路給負載供電。與傳統的自動轉換開關ATS不同，靜態轉換開關提供快速負載轉換(一般為1/4周期)，保證精密的電子設備不間斷工作。負載重新轉換到主輸入電源實際上是瞬時的（≤6ms）。適合用于UPS與UPS，UPS與發電機，UPS與市電，市電與市電等任意兩路電源的不斷電轉換。

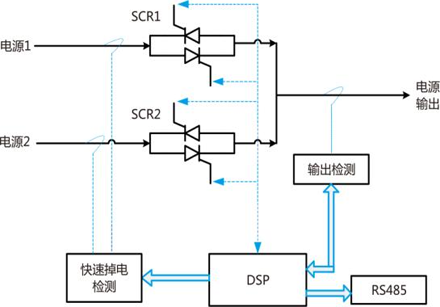

STS靜態切換開關主要由智能控制板，高速可控硅，斷路器構成。其標準切換時間為6ms，不會造成IT類負載斷電。既對負載可靠供電，同時又能保證STS在不同相切換時的安全性。STS的基本應用包括電力工業的自動化系統，石化工業的電源系統，計算機和遠程通訊中心，大樓的自動化和安全系統，以及其他對電源中斷敏感的設備。
|
|
|
STS靜態電源切換開關產品特點
本產品主要由自能控制板,高速可控硅,斷路器構成.其標準切換時間為≤6ms,即對負載可靠供電,同時又能保證STS在不同相切換時的安全性,同時本產品還具有以下功能.
⑴保護功能更加完善:
■超載保護(選件):當負載超過設備負載的150%時設備將自動關斷輸出并報警,10秒后自動再次開啟;
■高低壓保護功能:當輸入交流低壓,超壓時,設備會自動轉向另一路電源;
■智慧檢測:當任一時刻,某一路市電斷電(含人工切換),設備會自動切換到另一路,免除人工切換或斷電的危險;
⑵智能報警功能:
■當市電斷電時,設備會自動啟動報警,90秒后自動消音;
■當市電超限時,設備也會自動報警,90秒后自動消音;
⑶手動切換功能:
■兩路電源正常時,可隨意將負載轉向另一路電源供電;
■當某路市電斷電或超限時,設備會自動鎖閉手動、自動切換；
|
STS靜態電源切換開關簡介：
STS靜態轉換開關（Static Transfer Switch）為電源二選一自動切換系統，正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源，主電源恢復正常后，負載又可切換到主電源。
STS靜態轉換開關（Static Transfer Switch）采用先斷后通（Break before Conduct）的切換方式，可以實現不同輸入電源之間的不間斷切換， 為單電源負載提供雙母線供電，如：
＊ 非并聯UPS系統的n+1冗余
＊ 不同容量UPS系統的n+1冗余
＊ 不同型號UPS系統的n+1冗余。
應用領域:
SOHO小型辦公環境
小型通訊交換機
SOHO網絡設備
商用POS機
工作站及其外圍設備
性能特點:
保護功能更加完善:
■高低壓保護功能:當輸入交流低壓或超壓時，設備會自動轉向另一路電源。
■智能檢測:當任一時刻，某一路市電斷電(含人工切換),，設備會自動切換到另一路，免除人工切換或斷電的危險。
■超載保護(選件):當負載超過設備負載的110%時設備將自動關斷輸出并報警，10秒后自動再次開啟。
智能報警功能:
■當市電斷電時，設備會自動啟動報警，90秒后自動消音。
■當市電超限時，設備也會自動報警,90秒后自動消音。
手動切換功能:
■兩路電源正常時，可隨意將負載轉向另一路電源供電。
■當某路市電斷電或超限時,設備會自動鎖閉手動、自動切換。 |
  |
| 單相STS靜態電源切換開關 |
|
  |
技術性能:
STS為二選一自動切換系統，第一路出現故障后STS自動切換到第二路給負載供電，第二路故障后STS自動切換到第一路給負載供電。
輸入電壓：220±15%；
輸出電壓：220±15%；
工作頻率：50Hz/60Hz；
諧波失真：＜3%;
斷電切換時間：典型值6mS，最大值10mS;
溫 升：＜60 0C; |

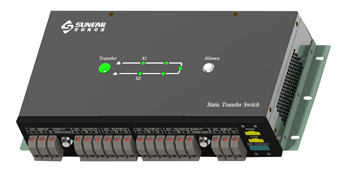

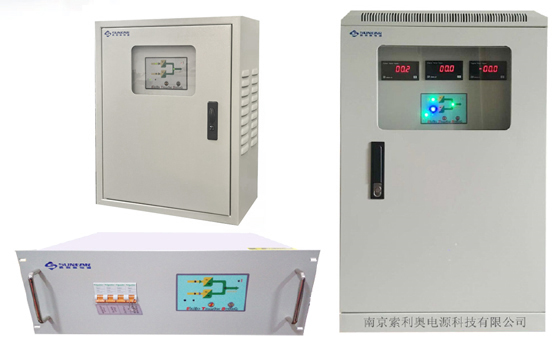

模塊式STS
（規格：?jiǎn)蜗?6A-32A）
|
|

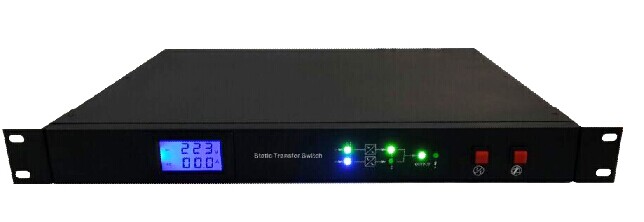

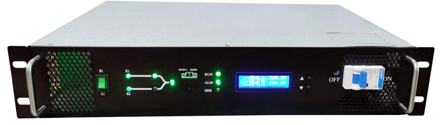

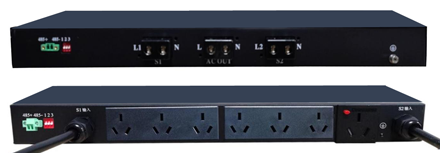

機架式STS
(規格：?jiǎn)蜗?6A-125A)
|
|
|

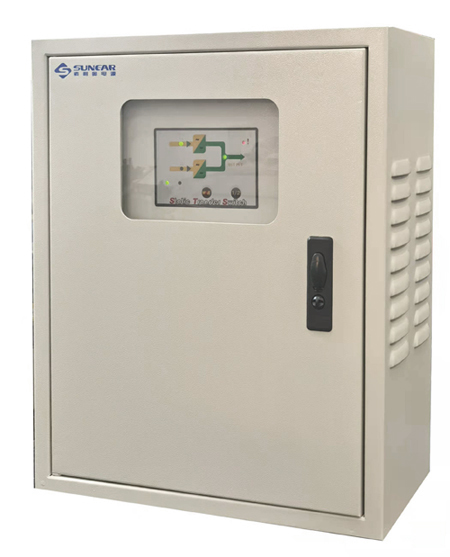

壁掛式STS
(規格：?jiǎn)蜗?2A-125A)
|
|
|
| |
| STS靜態電源切換開關 （單相16A-125A） |
|
機架式型號 |
SUSTS-1116R |
SUSTS-1120R |
SUSTS-1125R |
SUSTS-1132R |
SUSTS-1140R |
SUSTS-1163R |
SUSTS-11100R |
SUSTS-11125R |
壁掛式型號 |
- |
- |
SUSTS-1125H |
SUSTS-1132H |
SUSTS-1140H |
SUSTS-1163H |
SUSTS-11100H |
SUSTS-11125H |
模塊式型號 |
SUSTS-1116M |
SUSTS-1120M |
SUSTS-1125M |
SUSTS-1132M |
SUSTS-1140M |
SUSTS-1163M |
- |
- |
電源參數 |
輸入：AC220V ×2路；輸出AC220V， 1P（零線不切換）/2P （零線切換） |
額定電流 |
16A |
20A |
25A |
32A |
40A |
63A |
100A |
125A |
額定功率 |
3.5KW |
4.4KW |
5.5KW |
7KW |
8.8KW |
13.8KW |
22KW |
27.5KW |
壁掛式尺寸
寬×深×高 |
- |
- |
400×176×483（mm） |
機架式尺寸
寬×深×高 |
490×343×44mm (1U) |
490×343×88mm (2U) |
模塊式尺寸
長×寬×高 |
360×185×67（mm） |
- |
- |
- |
- |
重量 |
8 |
10 |
12 |
20 |
23 |
27 |
38 |
45 |
|
| 型號說明：后綴R為機架式，H為壁掛式，M為模塊式 |
| 三相STS靜態電源切換開關 |
|
技術性能:
輸入電壓：380±15%；
輸出電壓：380±15%；
工作頻率：50Hz/60Hz；
諧波失真：＜3%;
斷電切換時間：典型值6mS，最大值10mS;
溫 升：＜60 0C; |
|

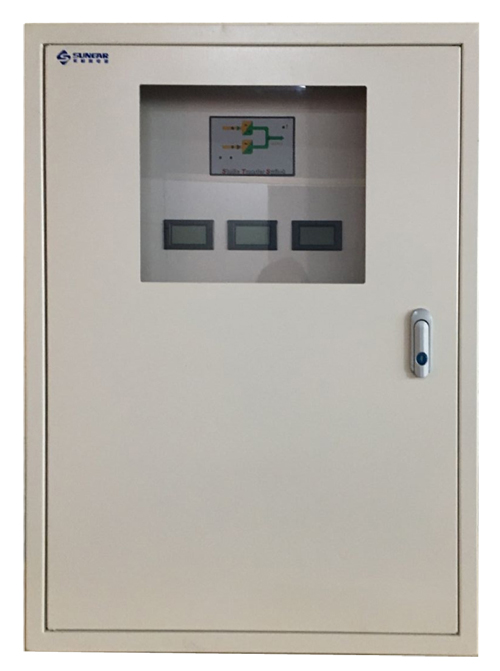

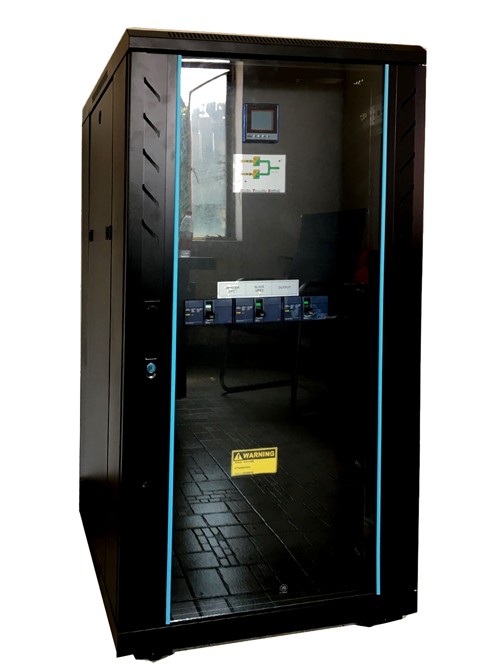

| STS靜態電源切換裝置 （三相32A-400A） |
機柜式型號 |
SUSTS-3332C |
SUSTS-3340C |
SUSTS-3363C |
SUSTS-33100C |
SUSTS-33125C |
SUSTS-33160C |
SUSTS-33200C |
SUSTS-33250C |
SUSTS-33300C |
SUSTS-33400C |
壁掛式型號 |
SUSTS-3332H |
SUSTS-3340H |
SUSTS-3363H |
SUSTS-33100H |
|
- |
- |
- |
- |
- |
電源參數 |
輸入：AC380V ×2路；輸出AC380V， 3P（零線不切換）/4P（零線切換） |
額定電流 |
32A |
40A |
63A |
100A |
125A |
160A |
200A |
250A |
300A |
400A |
額定功率 |
21KW |
26KW |
41.6KW |
66KW |
82KW |
105KW |
132KW |
165KW |
197KW |
263KW |
機柜式尺寸
寬×深×高 |
600×600×800（mm） |
600×600×1200（mm） |
800×800×2000（mm） |
800×800×2200（mm） |
壁掛式尺寸
寬×深×高 |
600×800×250（mm） |
- |
重量 |
46 |
55 |
82 |
110 |
165 |
180 |
230 |
255 |
320 |
360 |
|
型號說明：后綴C為機柜式，H為壁掛式 |
| STS靜態電源切換裝置型號列表 |
|
產品型號 |
規格 |
安裝方式 |
尺寸 |
單相STS |
SUSTS-1116M |
單相16A |
模塊式安裝 |
350×220×140 |
SUSTS-1120M |
單相20A |
模塊式安裝 |
350×220×140 |
SUSTS-1125M |
單相25A |
模塊式安裝 |
350×220×140 |
SUSTS-1132M |
單相32A |
模塊式安裝 |
350×220×140 |
SUSTS-1140M |
單相40A |
模塊式安裝 |
350×220×140 |
SUSTS-1163M |
單相63A |
模塊式安裝 |
350×220×140 |
SUSTS-1116R |
單相16A |
機架式安裝1U |
485×380×44.5 |
SUSTS-1120R |
單相20A |
機架式安裝1U |
485×380×44.5 |
SUSTS-1125R |
單相25A |
機架式安裝1U |
485×380×44.5 |
SUSTS-1132R |
單相32A |
機架式安裝4U |
485×400×178 |
SUSTS-1140R |
單相40A |
機架式安裝4U |
485×400×178 |
SUSTS-1163R |
單相63A |
機架式安裝4U |
485×400×178 |
SUSTS-11100R |
單相100A |
機架式安裝4U |
485×400×178 |
SUSTS-11125R |
單相125A |
機架式安裝4U |
485×400×178 |
SUSTS-1132H |
單相32A |
壁掛式安裝 |
400×176×483 |
SUSTS-1140H |
單相40A |
壁掛式安裝 |
400×176×484 |
SUSTS-1163H |
單相63A |
壁掛式安裝 |
400×176×485 |
SUSTS-11100H |
單相100A |
壁掛式安裝 |
400×176×486 |
SUSTS-11125H |
單相125A |
壁掛式安裝 |
400×176×487 |
三相STS |
SUSTS-3332C |
三相32A/3P |
機柜式安裝 |
500×500×800 |
SUSTS-3340C |
三相40A/3P |
機柜式安裝 |
500×500×800 |
SUSTS-3363C |
三相63A/3P |
機柜式安裝 |
500×500×800 |
SUSTS-33100C |
三相100A/3P |
機柜式安裝 |
500×500×800 |
SUSTS-33125C |
三相125A/3P |
機柜式安裝 |
500×500×800 |
SUSTS-33160C |
三相160A/3P |
機柜式安裝 |
600×600×1200 |
SUSTS-33200C |
三相200A/3P |
機柜式安裝 |
600×600×1600 |
SUSTS-33250C |
三相250A/3P |
機柜式安裝 |
600×600×1800 |
SUSTS-33300C |
三相300A/3P |
機柜式安裝 |
800×800×2000 |
SUSTS-33400C |
三相400A/3P |
機柜式安裝 |
800×800×2000 |
SUSTS-3332H |
三相32A/3P |
壁掛式安裝 |
800×600×250 |
SUSTS-3340H |
三相40A/3P |
壁掛式安裝 |
800×600×250 |
SUSTS-3363H |
三相63A/3P |
壁掛式安裝 |
800×600×250 |
SUSTS-33100H |
三相100A/3P |
壁掛式安裝 |
800×600×250 |
|
| |
